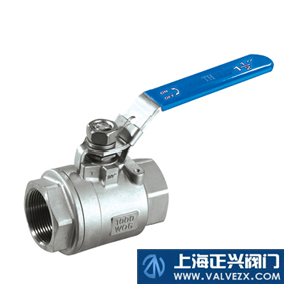

二片式球阀图片

二片式球阀

所属目录:球阀

搜索关键字:二片式球阀

信息简介:二片式球阀

详细信息:
“二片式球阀”参数说明
零部件及配件: 阀体 驱动方式: 手动
流动方向: 单向 适用介质:
材质: 不锈钢 连接方式: 螺纹式连接
通道: 直通式 结构形式: 浮动球阀
类别: 浮动球球阀
“二片式球阀”详细介绍
主要零件材料:
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
球体
不锈钢SS316
不锈钢SS304
3
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
阀盖
不锈钢CF8M
碳钢WCB
6
阀杆
不锈钢SS316
不锈钢SS304
7
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
不锈钢SS304
10
手柄
不锈钢SS304
不锈钢SS304
11
垫圈
不锈钢SS304
不锈钢SS304
12
阀杆螺母
不锈钢SS304
不锈钢SS304
13
手柄套
塑料
塑料
主要尺寸:
SIZE
1/4
3/8
1/2
3/4
1
1 1/ 4
1 1/ 2
2
2 1/ 2
3
4
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280
重量WT(g)
225
225
390
502
850
1502
2020
3625
4700
7700
14850
注:二片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架和锁定装置
二片式球阀公称压力:1.6-6.4MPa 适用稳定范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W。O。G) 螺纹类型:G。NPT。BSPT。BSP。DI259/2999
