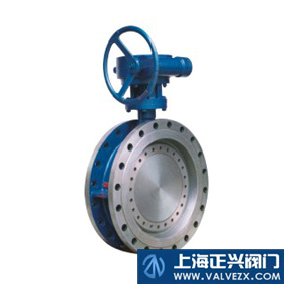

D343H蜗轮传动硬密封蝶阀 所属目录：蝶阀 搜索关键字：D343H蜗轮传动硬密封蝶阀 信息简介：D343H蜗轮传动硬密封蝶阀
|
|
|
“D343H蜗轮传动硬密封蝶阀”参数说明
| 材质： |
球墨铸铁 |
适用介质： |
水 |
| 压力环境： |
常温 |
流动方向： |
单向 |
| 驱动方式： |
手动 |
零部件及配件： |
手轮 |
| 连接方式： |
法兰式蝶阀 |
工作温度： |
中温 |
| 工作压力： |
中压 |
密封形式： |
自动密封 |
| 密封面材质： |
软密封 |
结构形式： |
三偏心密封 |
“D343H蜗轮传动硬密封蝶阀”详细介绍
|
D(3、6、9)43X-10 手动、蜗轮、气动、电动传动
|
|
用途
|
|
本蝶阀适于冶金、化工电力和市政工程及水厂等介质为水、油品和空气管道上起切断流体和调节介质流量等作用。
|
|
特点：
|
|
1、本蝶阀设计结构新颖，整体尺寸小，重量轻。
|
|
2、蝶板采用双偏心，启闭迅速，操作轻便省力。
|
|
3、蝶板采用双偏心，使蝶板与密封圈间无滑动磨擦，密封面耐磨损寿命长，密封可靠，易调整。
|
|
工作原理：
|
|
旋转蝶阀手轮通过蜗杆蜗轮传动，带动阀杆蝶板在90度范围内自由旋转，使蝶阀处于开启或关闭状态，达到连通或切断介质的目的。
|
|
采用标准：
|
|
制造标准
|
GB
|
法兰标准
|
GB/T17241GB9113
|
|
结构长度标准
|
GB
|
检验标准
|
GB/T
|
|
|
主要性能规范：
|
|
型号
|
公称压力PN（MPa）
|
壳体试验压力PS（MPa）
|
密封试验压力PS（MPa）
|
工作温度（℃）
|
适用介质
|
|
|
1.0
|
1.5
|
1.1
|
≤80℃
|
水、油品
|
|
|
主要零件材料：
|
|
零件名称
|
阀体、蝶板
|
阀杆
|
密封圈
|
填料
|
|
材料
|
灰铸铁球墨铸铁铸钢不锈钢
|
中碳钢、不锈钢（2Cr13）1Cr18Ni9Ti
|
丁睛橡胶乙丙橡胶聚四氟乙烯氟橡胶
|
柔性石墨
|
|
|
主要连接尺寸
|
|
规格
|
L
|
D
|
D1
|
D2
|
b
|
H
|
H1
|
n-φd
|
|
100
|
120
|
220
|
180
|
158
|
24
|
240
|
120
|
8-φ18
|
|
125
|
130
|
250
|
210
|
184
|
26
|
270
|
130
|
8-φ18
|
|
150
|
140
|
285
|
240
|
212
|
26
|
300
|
150
|
8-φ22
|
|
200
|
150
|
340
|
295
|
268
|
28
|
330
|
180
|
8-φ22
|
|
250
|
250
|
395
|
350
|
320
|
28
|
400
|
220
|
12-φ22
|
|
300
|
270
|
445
|
400
|
370
|
28
|
410
|
220
|
12-φ22
|
|
350
|
290
|
505
|
460
|
430
|
30
|
460
|
270
|
16-φ22
|
|
400
|
310
|
565
|
515
|
482
|
32
|
510
|
290
|
16-φ26
|
|
450
|
330
|
615
|
565
|
532
|
32
|
560
|
320
|
20-φ26
|
|
500
|
350
|
670
|
620
|
585
|
34
|
590
|
360
|
20-φ26
|
|
600
|
390
|
780
|
725
|
685
|
36
|
660
|
390
|
20-φ30
|
|
700
|
430
|
895
|
840
< |
|
