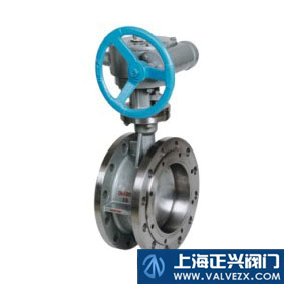

D341不锈钢蝶阀 所属目录：蝶阀 搜索关键字：D341不锈钢蝶阀 信息简介：D341不锈钢蝶阀
|
|
|
“D341不锈钢蝶阀”参数说明
| 材质： |
不锈钢 |
适用介质： |
水 |
| 压力环境： |
高温 |
流动方向： |
单向 |
| 驱动方式： |
手动 |
零部件及配件： |
阀体 |
| 连接方式： |
法兰式蝶阀 |
工作温度： |
常温 |
| 工作压力： |
低压 |
密封形式： |
自动密封 |
| 密封面材质： |
金属硬密封 |
结构形式： |
双偏心密封 |
“D341不锈钢蝶阀”详细介绍
|
本公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T阀门压力试验标准。
|
|
产品特点：1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
|
|
主要技术参数
|
公称通经DN（mm)
|
50～2000
|
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT
|
|
蝶板
|
WCB、合金钢、不锈钢、QT
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|
采用标准
|
制造标准
|
JB/T
|
|
法兰标准
|
GB
|
|
结构长度标准
|
GB
|
|
检验标准
|
GB/T
|
D341H-10/16/25/
蜗轮传动硬密封蝶阀主要外形连接尺寸(单位:mm)
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
350
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
370
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
380
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
420
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
460
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-22
|
270
|
220
|
8-26
|
|
150
|
140
|
555
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
|
